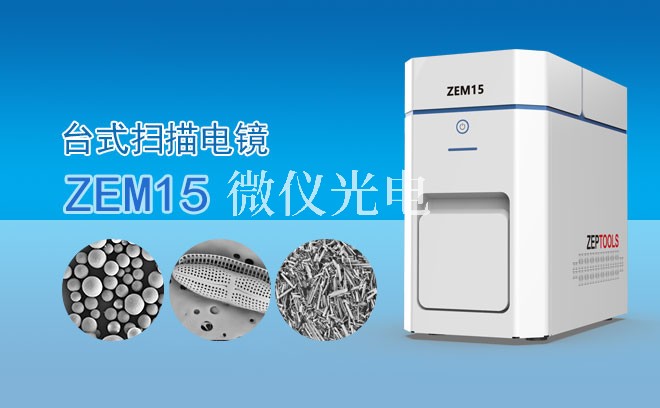

在材料科學、生物醫學、地質勘探等領域的微觀研究中，掃描電鏡憑借其獨特的成像機制與多維度分析能力，已成為揭示物質本質結構的關鍵工具。相較于傳統光學顯微鏡與透射電鏡，SEM掃描電鏡在分辨率、成像維度與功能集成性上展現出顯著優勢。本文將從三大核心技術突破切入，解析掃描電鏡如何重塑微觀世界的觀測范式。

一、納米級分辨率：突破光學衍射J限的“顯微之眼”

SEM掃描電鏡的核心優勢在于其亞納米級分辨率能力。傳統光學顯微鏡受限于可見光波長（約400-700nm），Z佳分辨率僅能達到200nm，而掃描電鏡通過聚焦高能電子束（能量可達30keV），將分辨率提升至0.4nm至3nm區間。例如，在半導體材料研究中，SEM掃描電鏡可清晰分辨晶圓表面2nm級的線路缺陷；在納米材料表征中，能J準捕捉碳納米管0.4nm的管徑變化。這種突破性分辨率得益于電子束的波長特性——電子德布羅意波長僅為可見光的萬分之一，配合電磁透鏡的聚焦能力，使掃描電鏡成為觀測原子級結構的核心工具。

二、三維立體成像：從平面投影到真實形貌的“空間重構”

SEM掃描電鏡的另一革命性突破在于其大景深三維成像能力。光學顯微鏡的景深通常不足1微米，而掃描電鏡的景深可達數十微米，甚至在低倍率下實現毫米級景深。這種特性使其能清晰呈現樣品表面的凹凸結構，例如：

地質樣品分析：SEM掃描電鏡可同時捕捉巖石顆粒的表面紋理與內部孔隙結構，揭示風化作用的微觀機制；

生物組織觀測：在昆蟲復眼研究中，掃描電鏡能完整呈現數千個單眼的三維排列，而光學顯微鏡僅能顯示局部平面投影； - 材料斷口分析：在金屬疲勞斷裂研究中，SEM掃描電鏡可清晰顯示裂紋擴展路徑的立體形貌，為失效分析提供關鍵證據。

此外，通過雙束系統（FIB-SEM）或寬離子束聯用技術（BIB-SEM），掃描電鏡可實現自動化三維重構。例如，BIB-SEM系統通過連續銑削與成像，可生成分辨率達10nm的三維體積數據，為材料內部結構研究提供全新維度。

三、多模態聯用：從形貌表征到功能解析的“全能平臺”

SEM掃描電鏡的技術延伸性使其成為集成化分析平臺。通過搭載不同探測器與附件，掃描電鏡可同步獲取樣品的形貌、成分、晶體結構及電學性能數據：

成分分析：配合X射線能譜儀（EDS），SEM掃描電鏡可實現微區元素定性定量分析，例如在電池材料研究中，J準定位鋰枝晶的元素分布；

晶體取向映射：通過電子背散射衍射（EBSD）技術，掃描電鏡可繪制晶粒取向圖，揭示金屬材料的塑性變形機制；

動態過程觀測：原位SEM掃描電鏡系統集成加熱臺與力學加載裝置，可實時追蹤材料在高溫/應力作用下的結構演變，例如觀測不銹鋼在拉伸過程中滑移帶的形成過程；

特殊環境適配：環境掃描電鏡（ESEM）突破真空限制，可直接觀測水合生物樣品或濕潤環境中的化學反應，為生物礦化研究提供活體成像能力。

這種多模態集成能力使掃描電鏡從單一成像工具升級為材料性能-結構關聯分析的核心平臺。例如，在催化劑研究中，SEM掃描電鏡可同步獲取活性位點的形貌、成分及電子結構信息，加速G效催化劑的開發進程。

從納米材料的原子級表征到生物大分子的動態追蹤，從地質樣品的立體成像到材料失效的根源分析掃描電鏡以其納米級分辨率、三維立體成像與多模態聯用三大技術優勢，持續推動微觀研究向更高J度、更深維度拓展。隨著原位技術、人工智能算法與高速探測器的融合，SEM掃描電鏡正從“靜態觀測工具”進化為“動態調控平臺”，為材料設計、生物工程與納米科技等領域注入創新動能。
